自动贴标直排换刀带排钻加工中心

  • 功能特性/ Functional Features

    机器集自动上料、贴标、正面垂直钻孔、开槽、异性加工、开料和下料于一体,配有设计拆单软件,优化排版,智能控制,操作十分简便,加工精度高,降低人工成本,提高生产效率。
    带自动上下料装置和上下料平台,快速上料,省时,省力,节省人工成本。
    HSD9垂直排钻包,完成垂直钻孔。
    带有锯片刀具,可加工隐形连接件及三合一连接件的开槽,无孔工艺加工板件,外观漂亮并且稳定性好。

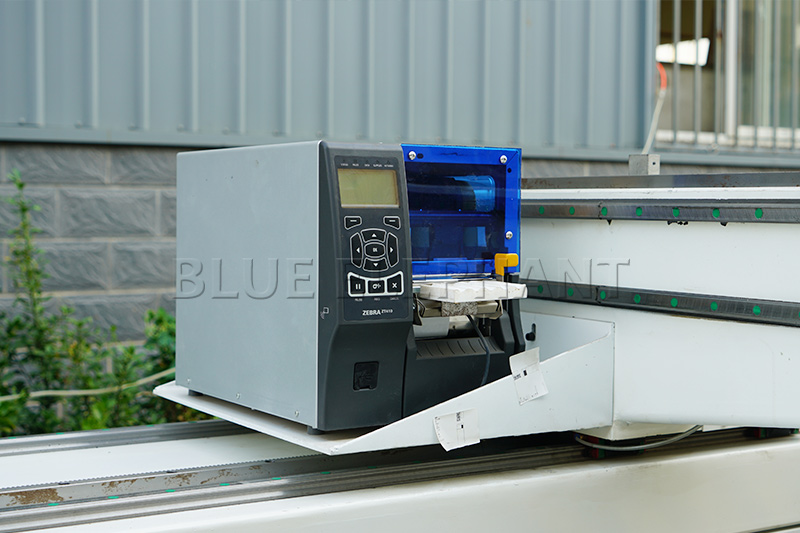

    配自动贴标机,在机器主体进行数控开料及打孔的同时,预先识别板材并将相应的条码自动粘贴到板材上,无需人员干预,精度高。
    整版吸附台面,吸附力强,分6区,可进行分区吸附,省电同时便于加工不同形状板材,不跑板,保障加工精度。
  • 视频展示/ Video Display

  • 产品参数/ Product Parameters

    产品名称 ELE1325直排换刀自动上下料
    三轴行程 1300*2500*200mm
    机器颜色 新式外观设计
    刀库类型 直排12个刀库
    系统 新代
    变频器 台达变频器
    机箱电压/频率 220V,3项,60hz
    主轴功率/转速 HSD,24000转
    HSD9垂直排钻
    电机与驱动器 安川伺服/电机驱动
    减速机 日本新宝
    床身结构  新式外观设计
    台面结构 整版吸附台面
    侧板类型 立柱侧板
    导轨 PMI方轨
    齿条/模数 斜齿
    限位品牌 欧姆龙限位
    润滑系统 自动润滑
    吸尘器
    电压和频率
    新式双代吸尘器
    220V,3项,60hz
    定位气缸 X2个,Y3个
    对刀 自动对刀
    真空泵
    电压和频率
    双段旋涡泵
    220V,3项,60hz
    机箱(类型,颜色) 威图机箱 白色
    PS:可根据客户需求进行定制;
